В программе осуществляется анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами.
Программа КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.
РЕШАЕМЫЕ ЗАДАЧИ
Программа расчет деформаций решает следующие основные задачи:
- Анализ устойчивости пунктов плановой и высотной опорной геодезической сети - контрольных пунктов.
- Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
- Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
- Расчет абсолютных значений вертикальных осадок и плановых деформаций.
- Расчет скорости вертикальных осадок и плановых деформаций.
- Расчет крена фундамента и наклона стен сооружения.
- Расчет кривизны деформационной поверхности.
- Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
- Расчет подкрановых путей.
- Расчет деформации башенных сооружений.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ
- Привычный для пользователей КРЕДО ДАТ 4.x интерфейс.
- Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
- Полная поддержка форматов КРЕДО ДАТ и НИВЕЛИР.
- Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
- Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.
ИСХОДНЫМИ ДАННЫМИ МОГУТ БЫТЬ:
Данные, полученные в результате импорта файлов:
- проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDSM (КРЕДО ДАТ Mobile);
- проектов NIV (НИВЕЛИР 2.1-2.1);
- файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки, подготовленными в программах ТРАНСФОРМ, MapInfo, ArcView/ArcInfo, Photomod;
- файлов обменного формата AutoCAD (DXF);
- текстовых файлов произвольного формата.
Данные, введенные с клавиатуры.
ОСНОВНЫЕ ФУНКЦИИ
Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция. Для каждой из моделей выполняется расчет достоверности. Добавлена возможность прогнозирования на заданную дату с расчетом доверительных интервалов прогноза.
Вычисление параметров для отдельных деформационно-осадочных марок:
- текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
- текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.
Расчет следующих геометрических характеристик плановых деформаций:
- дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
- сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
- вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
- Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности.
- Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
- Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.

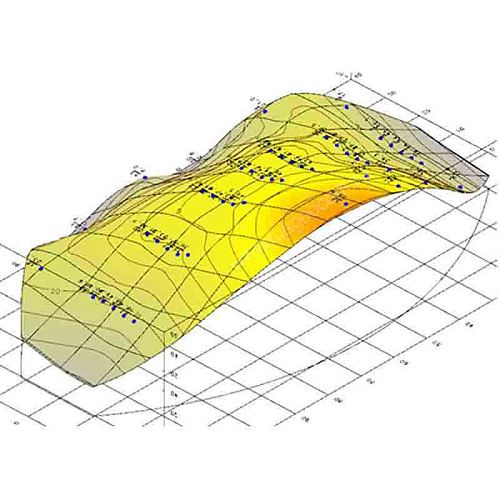

- Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
- Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
- Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
- Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
- Построение траекторий и векторов движения марок в плане.
- Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
- Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
- Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
- Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.
РЕЗУЛЬТАТЫ
Чертежи графиков по отдельным маркам и по линиям профиля.

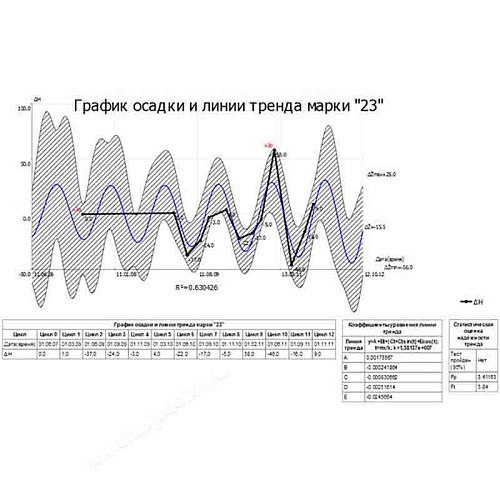

- График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
- График развития деформаций во времени.
- График скоростей осадок.
- График двух переменных величин, изменяющихся во времени.

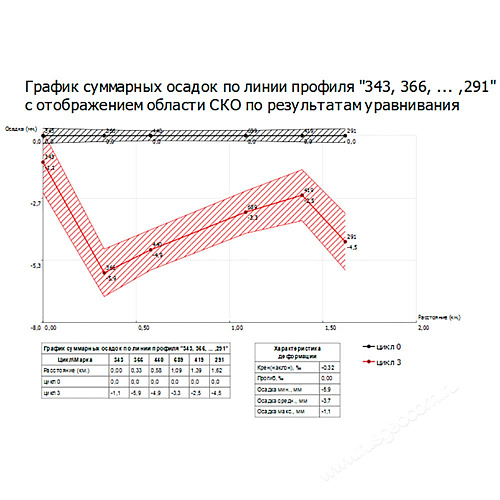

- График абсолютных осадок по линии профиля.
- Профиль подкранового пути.
- Деформация башенного сооружения.
- Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
- Экспорт чертежей в формат DXF, PDF, SVG.
- Схемы наблюдений и расположения марок в формате TopoXML.
- Протокол анализа устойчивости контрольных пунктов.
- Ведомости с возможностью настройки пользовательского шаблона.
- Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.
Системно-технические требования:
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
Настройка входит в стоимость
