Блескомер фотоэлектрический БФ трёхугловой 20°/20°, 60°/60°, 85°/85°

Блескомер фотоэлектрический БФ трёхугловой 20°/20°, 60°/60°, 85°/85°

Назначение средства измерений: блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20o/20o, 60o/60o, 85o/85o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.

Описание средства измерений.

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 600 и далее выберите модель согласно таблице*:

*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.

К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:

• БФ-20-60-85;
• БФ-20-60-85-В7-268;

• БФ-20-60-85-В7-268Н;

• БФ-20-60-85-В7-268НД.


Модификации блескомеров (4 типа), применяемые для измерения плоской поверхности с любым уровнем блеска: низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch); среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) и высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии).

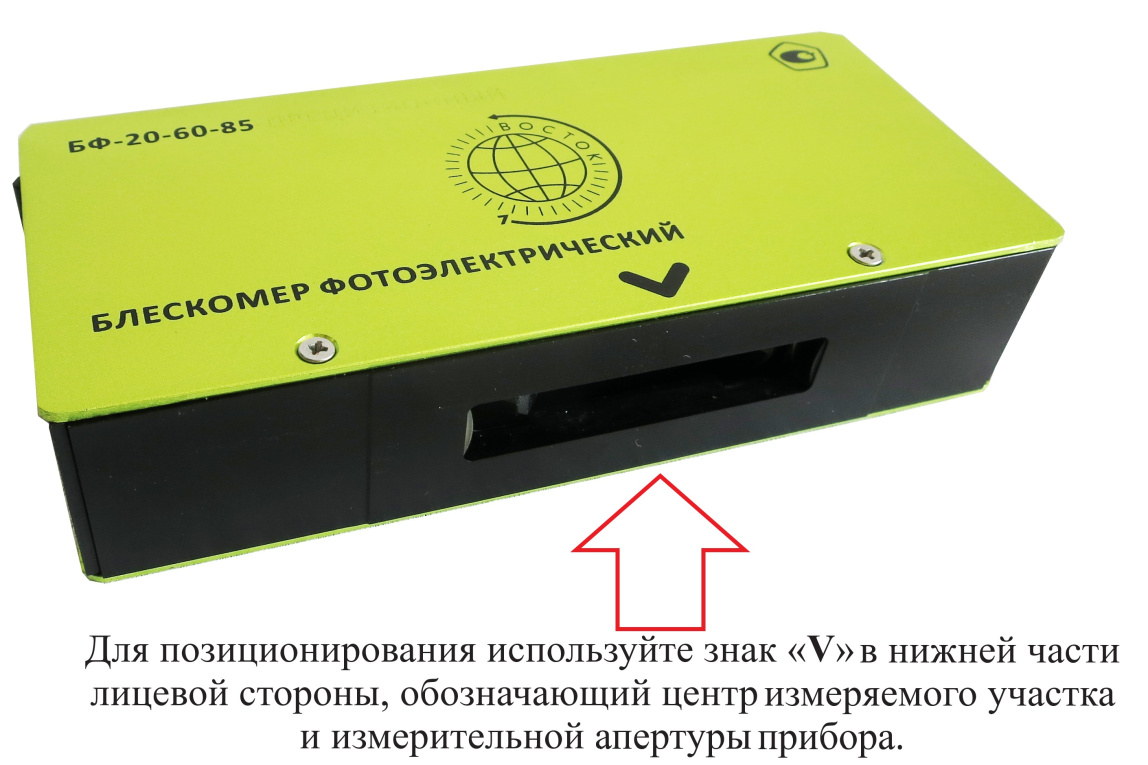

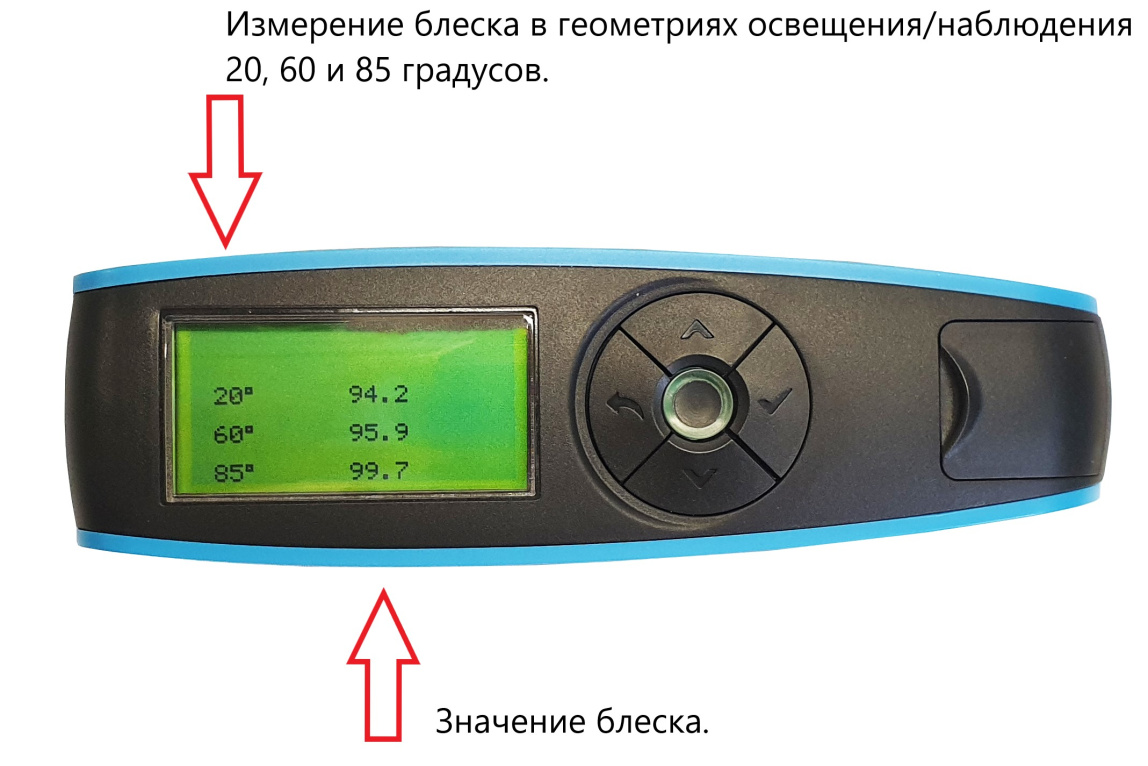

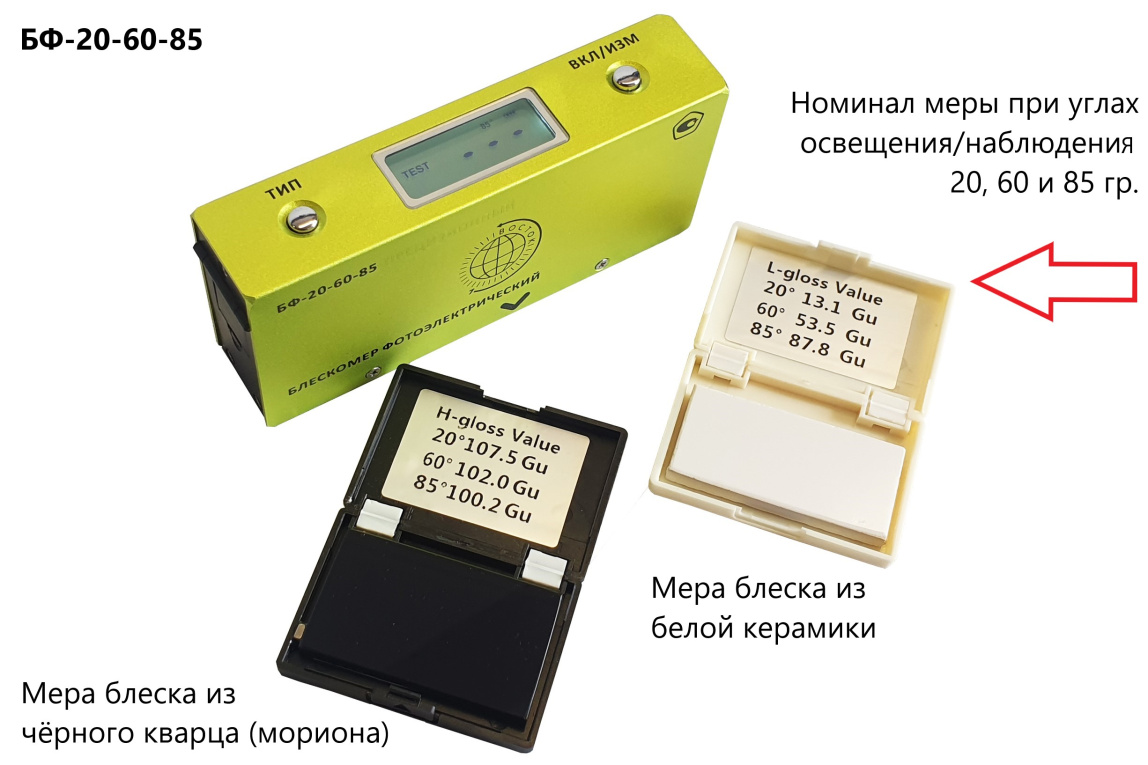

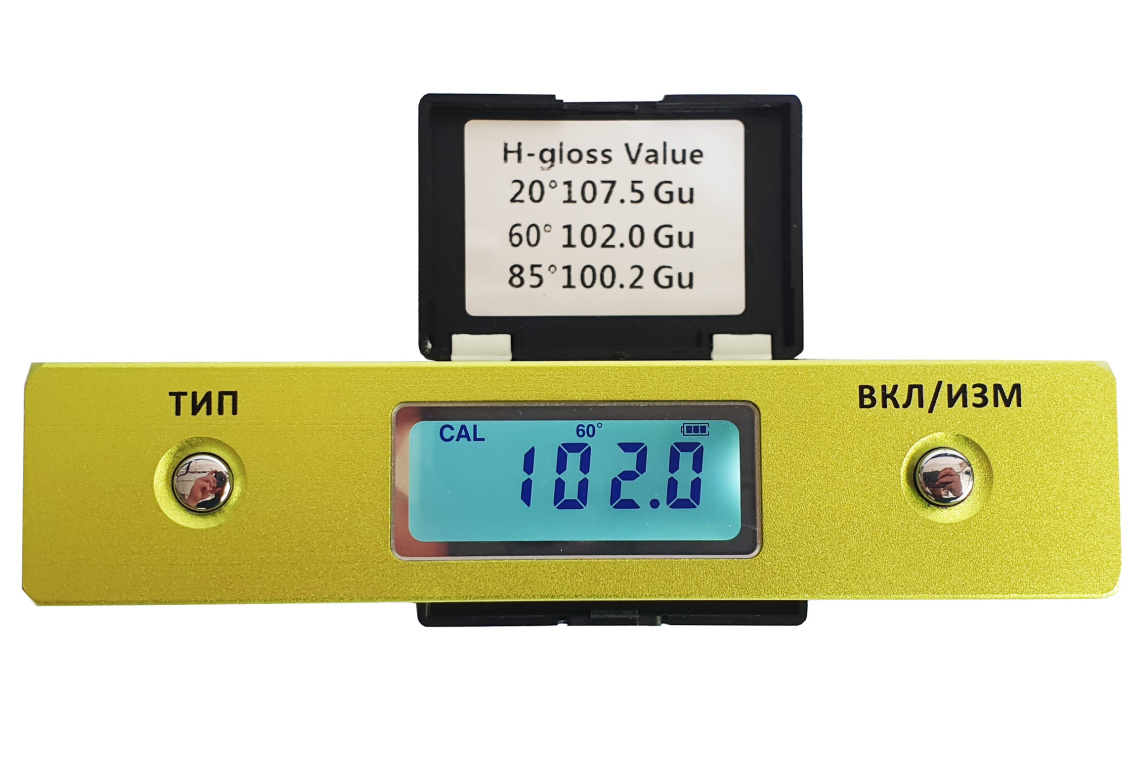

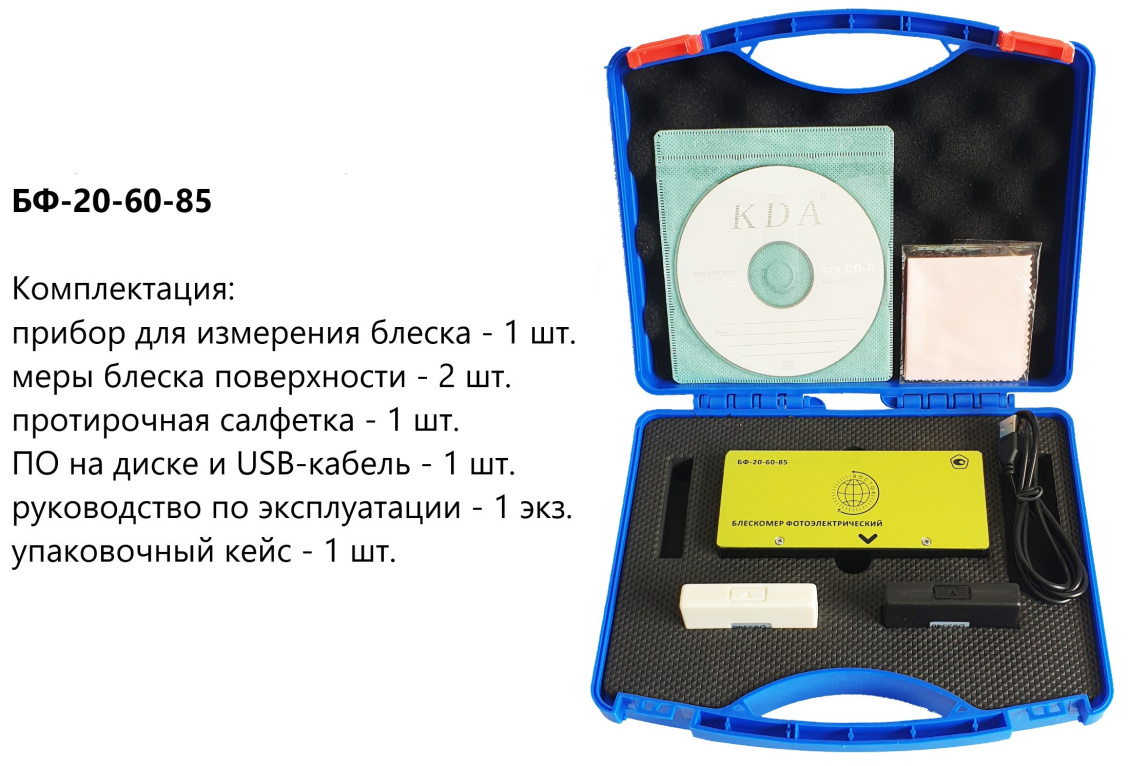

Блескомер модификации БФ-20-60-85 предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 10х10 мм (круг); 60°/60° - размер измеряемого участка не более 10х20 мм (эллипс); 85°/85° - размер измеряемого участка не более 8х30 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 48х16 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режимы замеров: одиночный (моментальный в одной точке) и множественный (до 10 точек с расчётом среднего арифметического и среднеквадратического из серии измерений). Поставляется в комплекте с двумя отдельными мерами блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

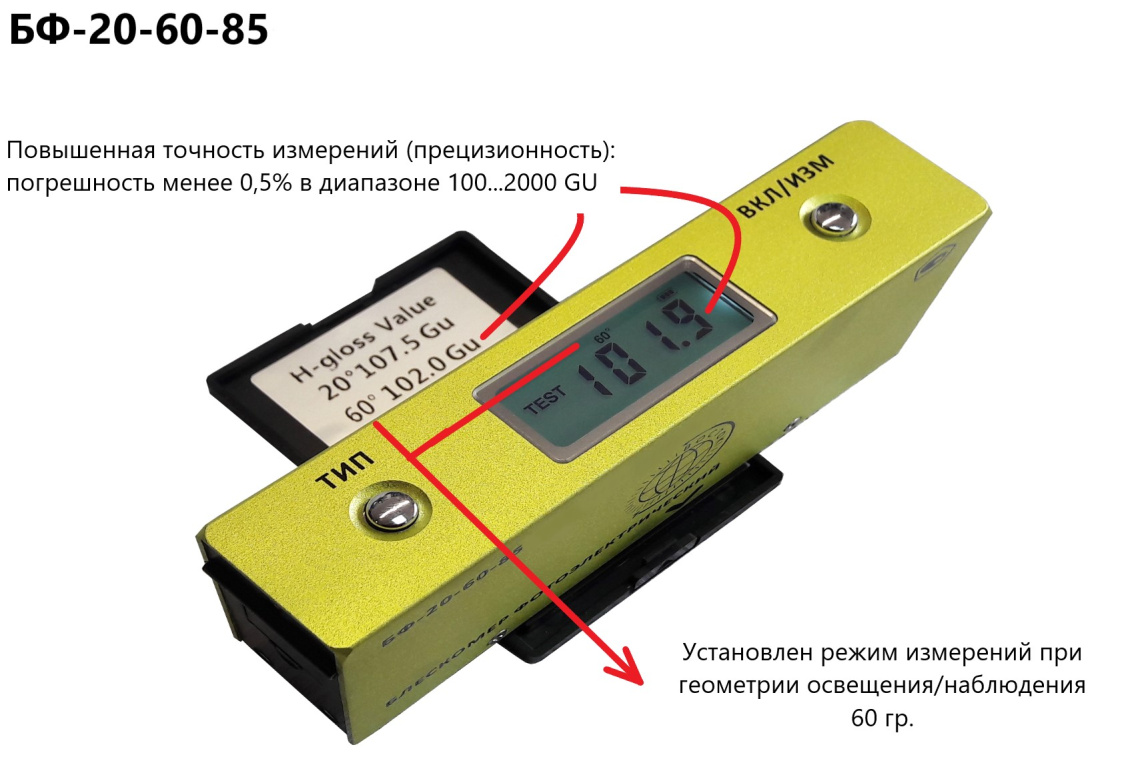

Специфика - для измерения плоской поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности, в т. ч. пластики и полимеры по ISO 2813) с повышенной точностью (прецизионностью) в диапазоне 100…2000 GU погрешность менее 0,5%: лакокрасочные поверхности в автомобилестроении, электронной и музыкальной инструментальной промышленности; строительная индустрия: мрамор, гранит, керамическая плитка, твёрдые половые и декоративные покрытия; полиграфическая промышленность: типографские чернила и краски, бумага и обёрточные материалы; металлургическая промышленность: твёрдотянутые (неотожжённые) алюминиевые сплавы.

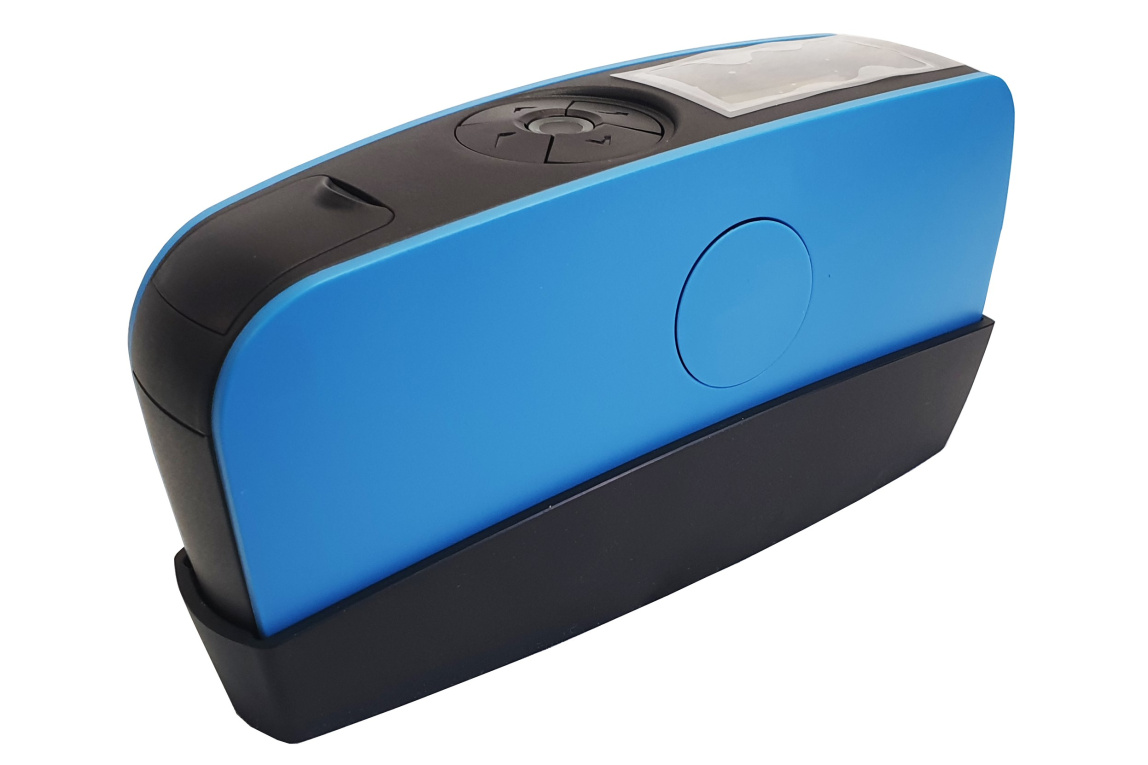

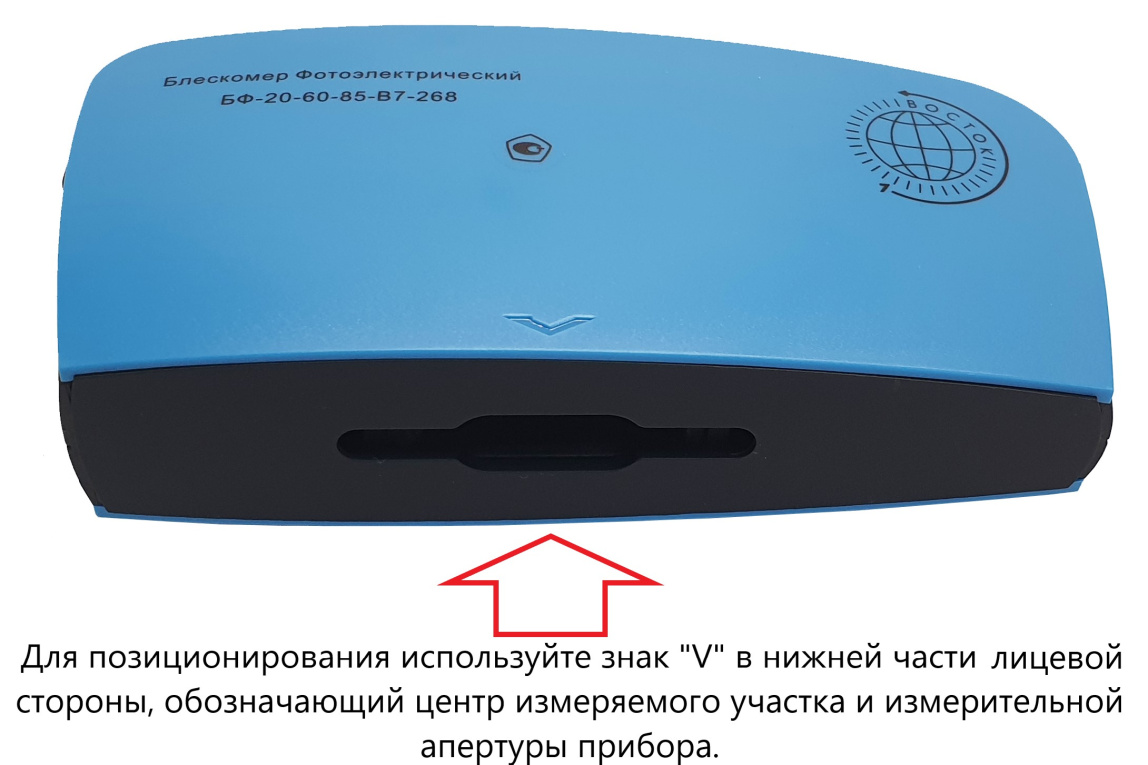

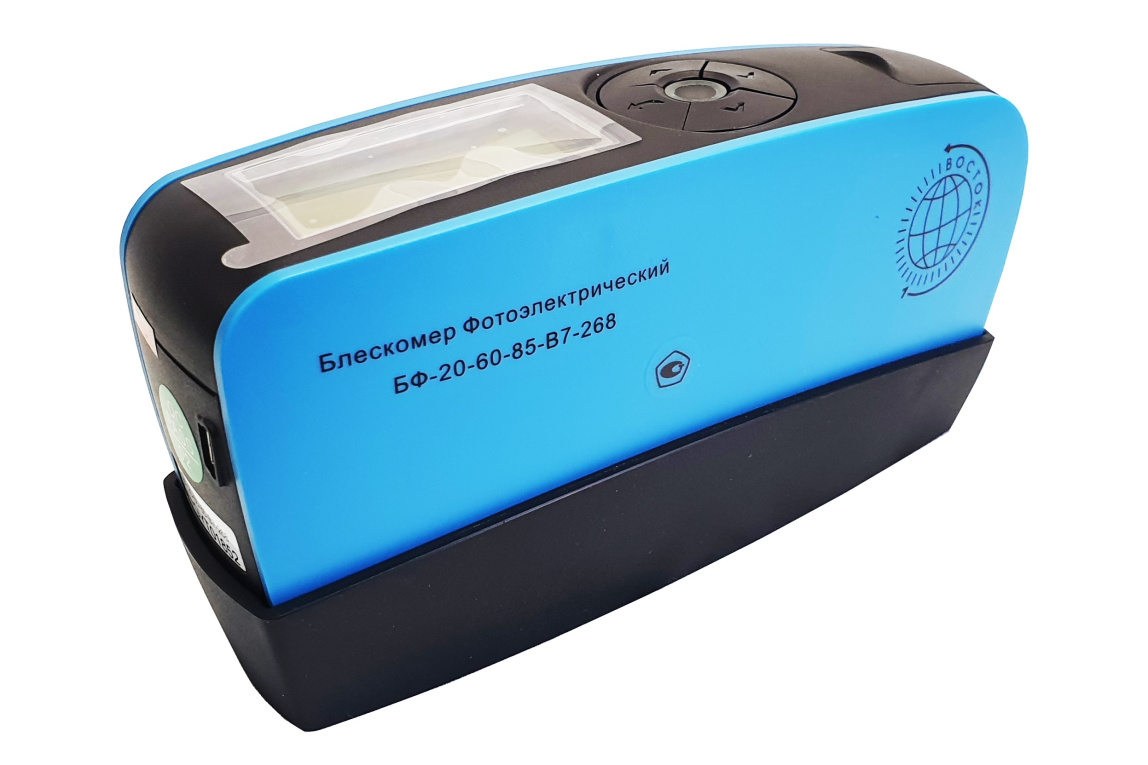

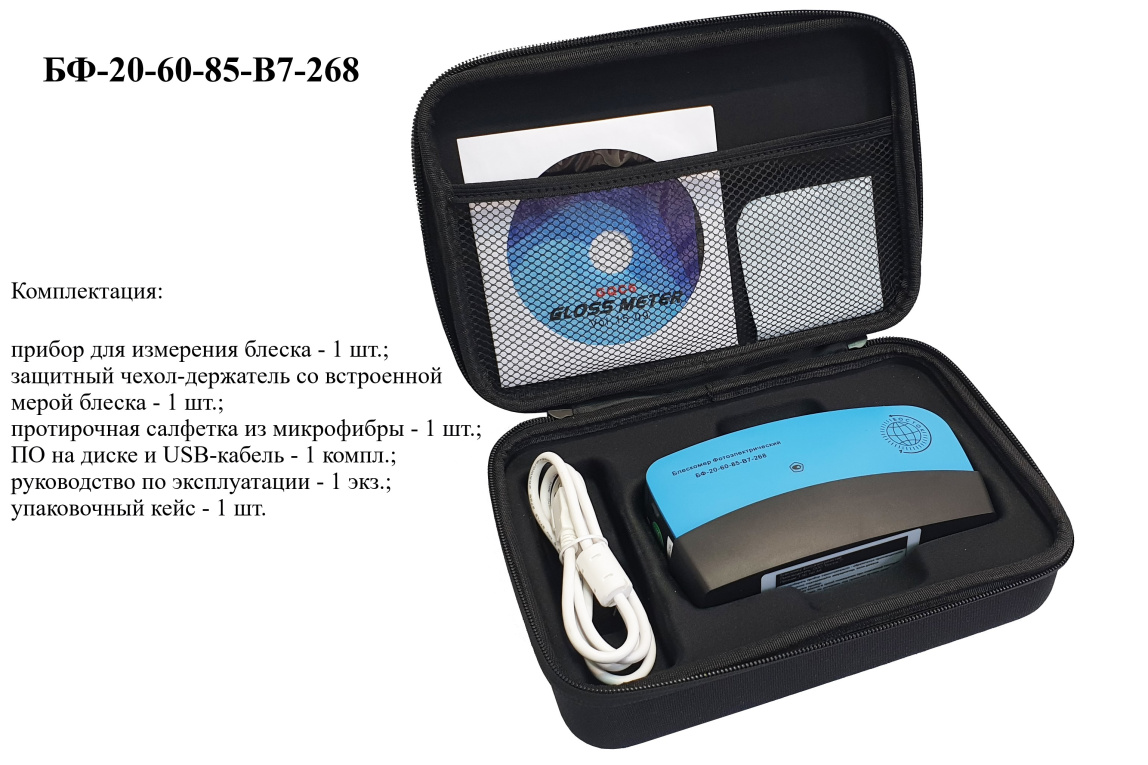

Блескомеры модификации БФ-20-60-85-В7-268 предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 9х10 мм (эллипс); 60°/60° - размер измеряемого участка не более 9х15 мм (эллипс); 85°/85° - размер измеряемого участка не более 5х38 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 35000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 49х24 мм.

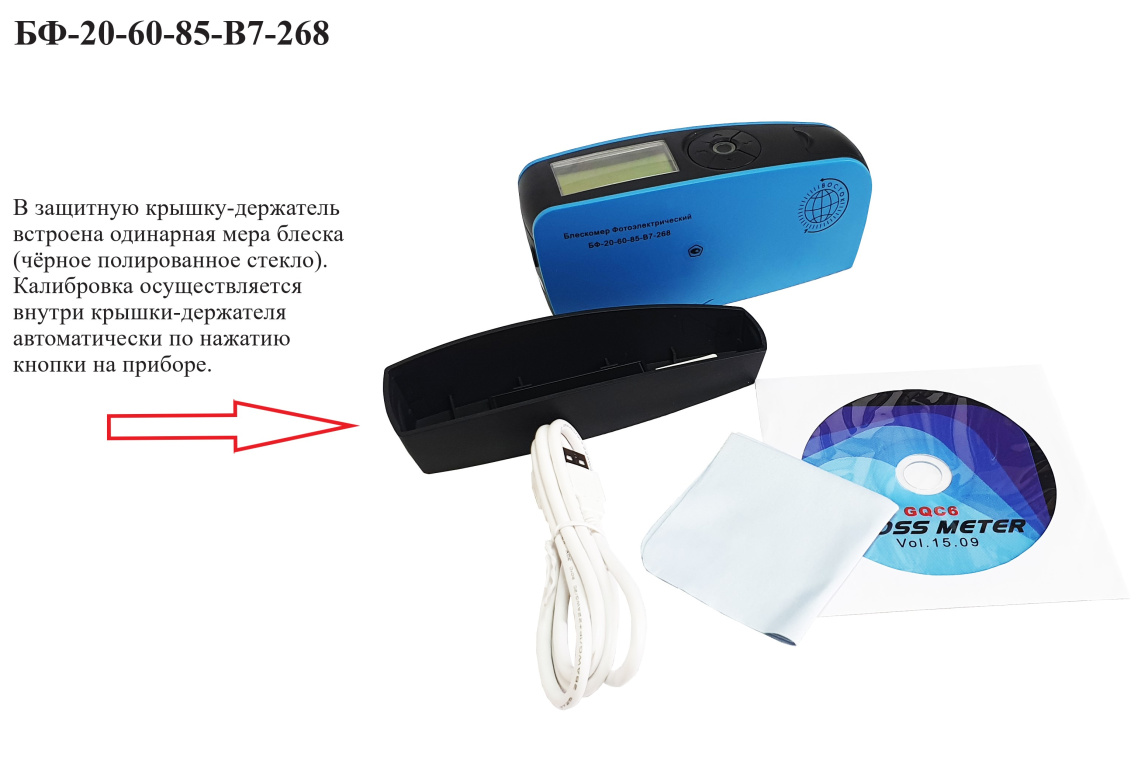

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Режимы замеров: одиночный (моментальный в одной точке); режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (от 1 до 999 замеров с интервалом от 2 до 120 сек). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе, имеет сменный элемент питания (батарейка или аккумулятор 1,5В).

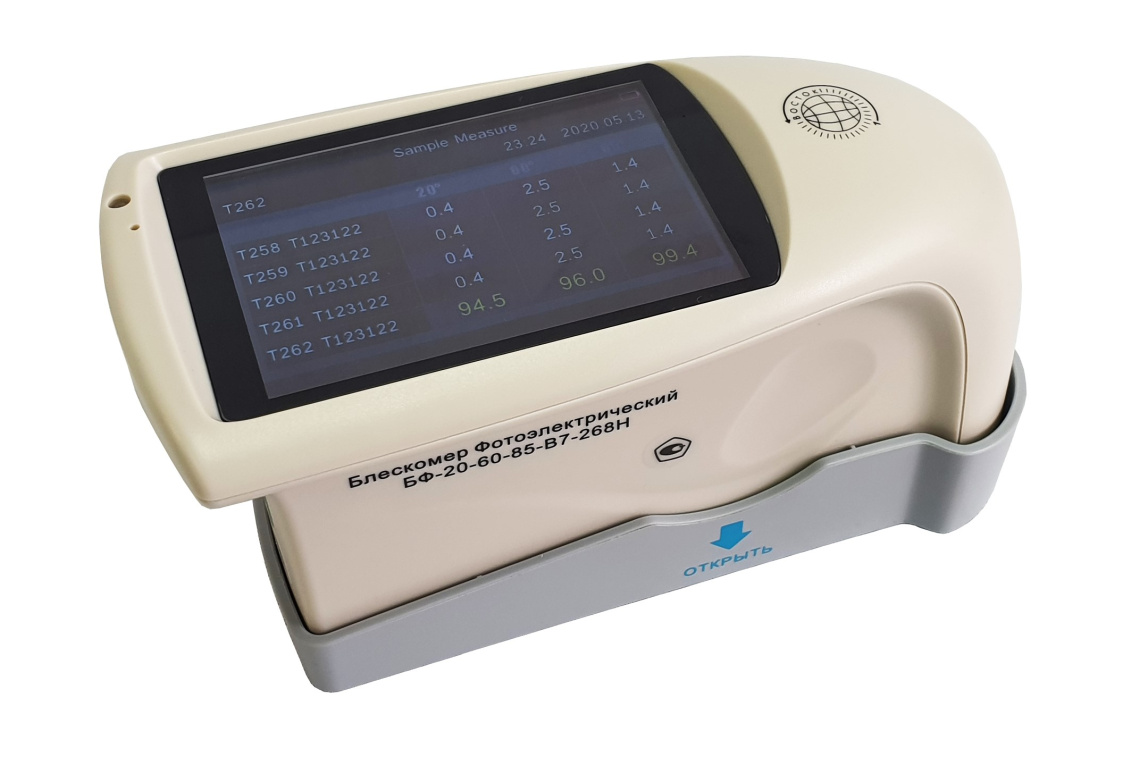

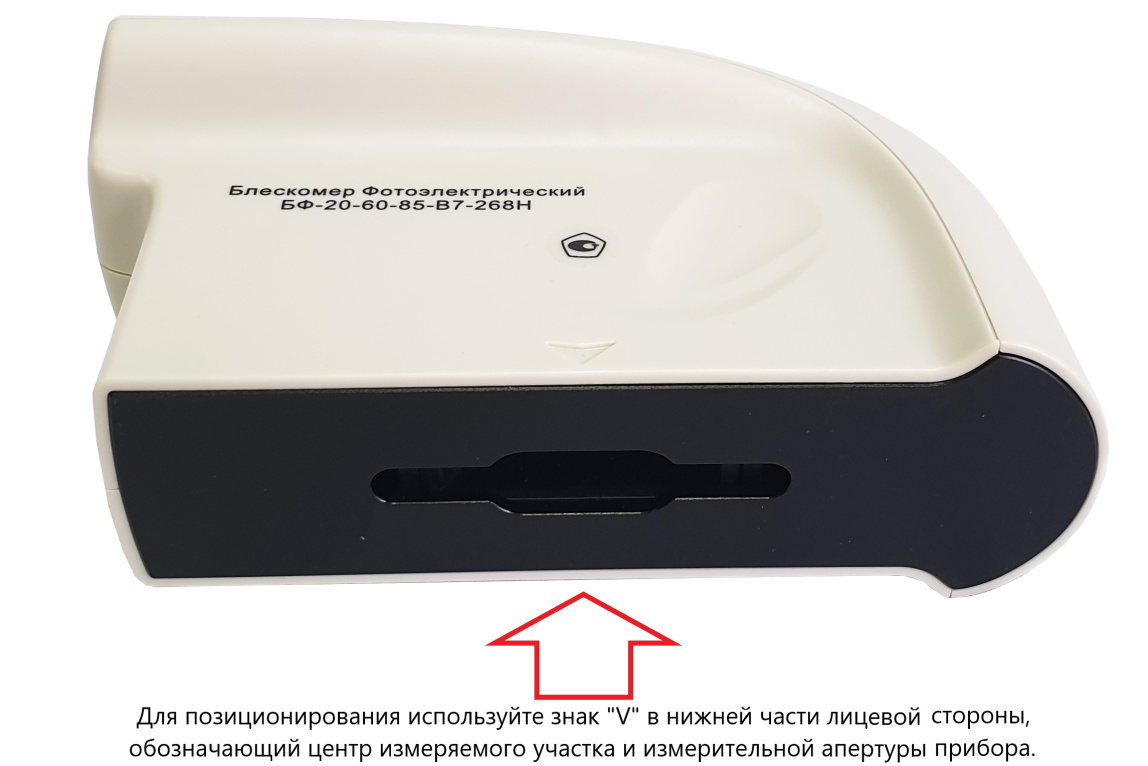

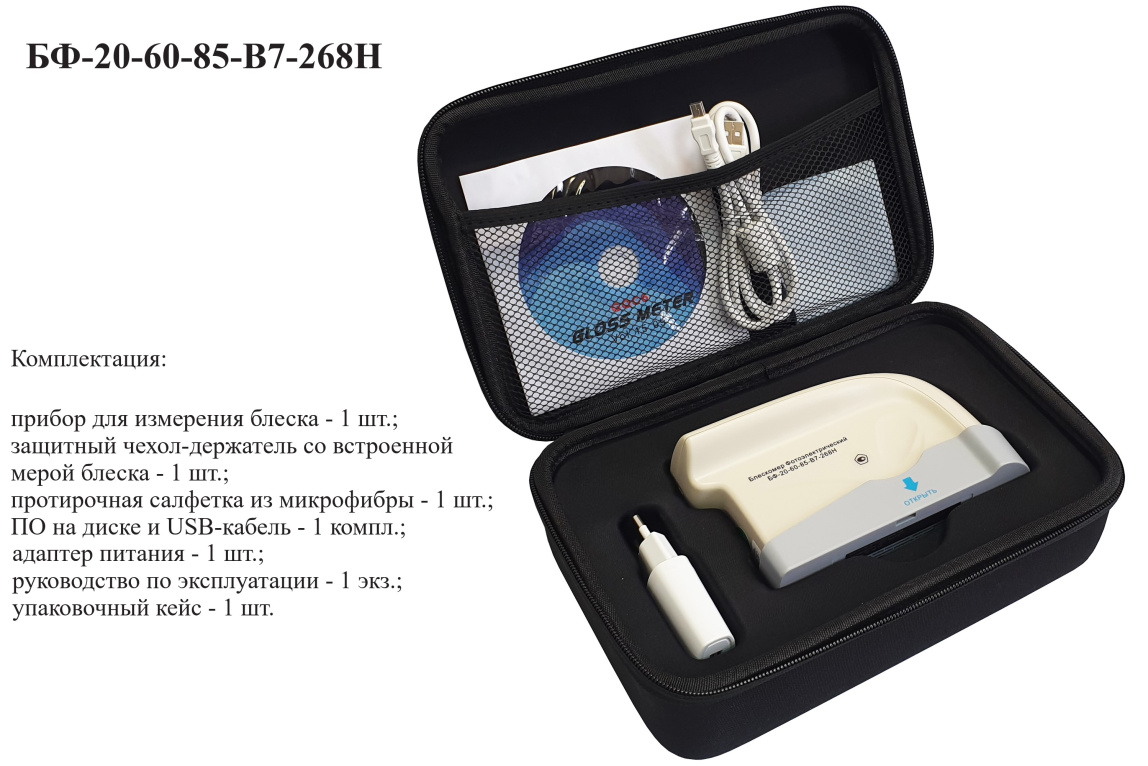

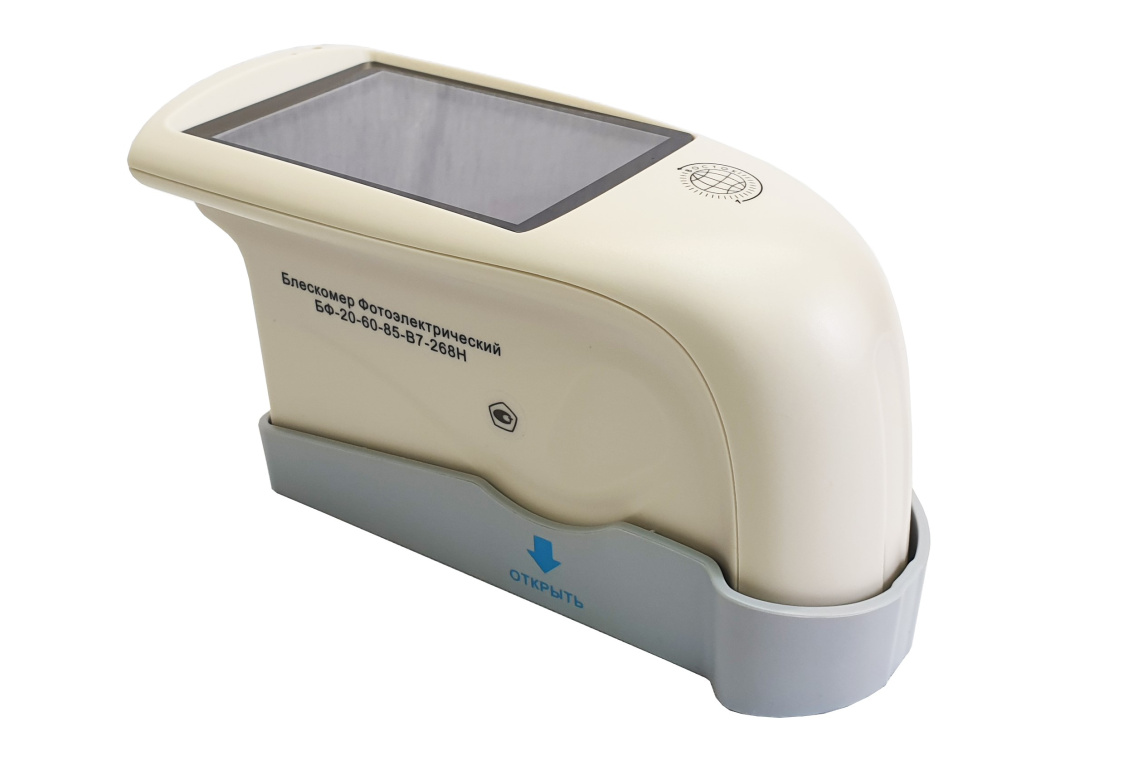

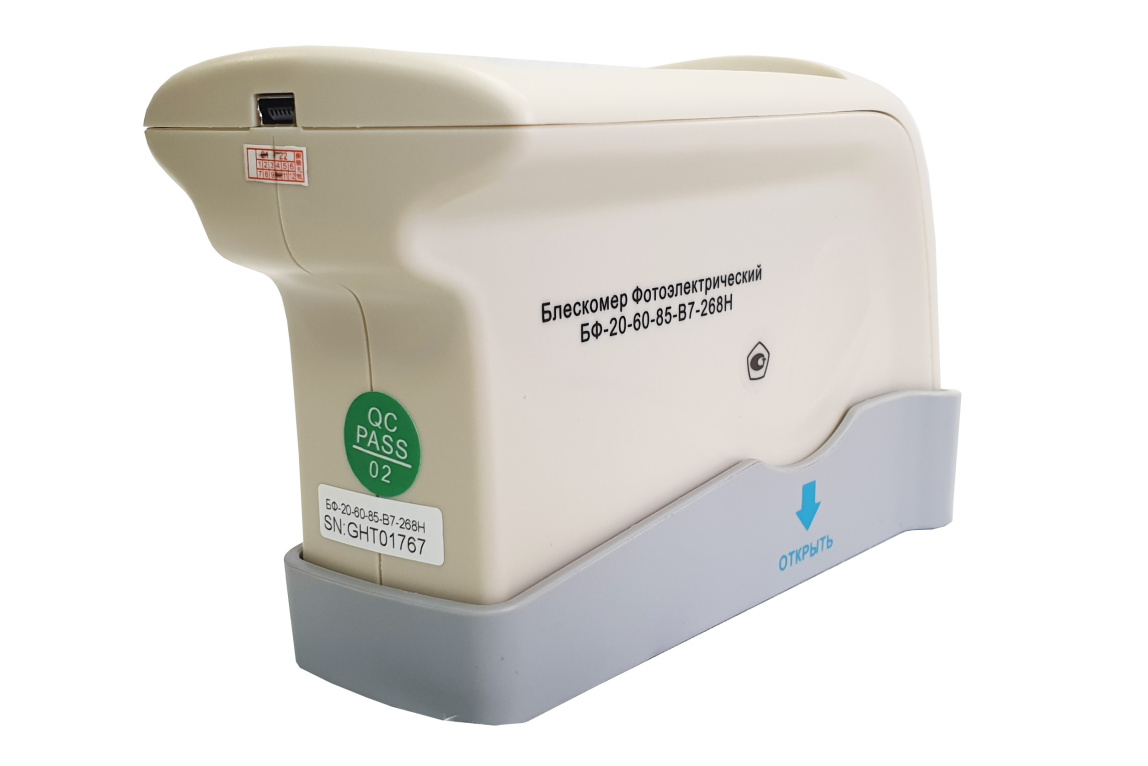

Блескомеры модификации БФ-20-60-85-В7-268Н предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 10х10 мм (круг); 60°/60° - размер измеряемого участка не более 9х15 мм (эллипс); 85°/85° - размер измеряемого участка не более 5х36 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной сенсорный жидкокристаллический дисплей 74х49 мм.

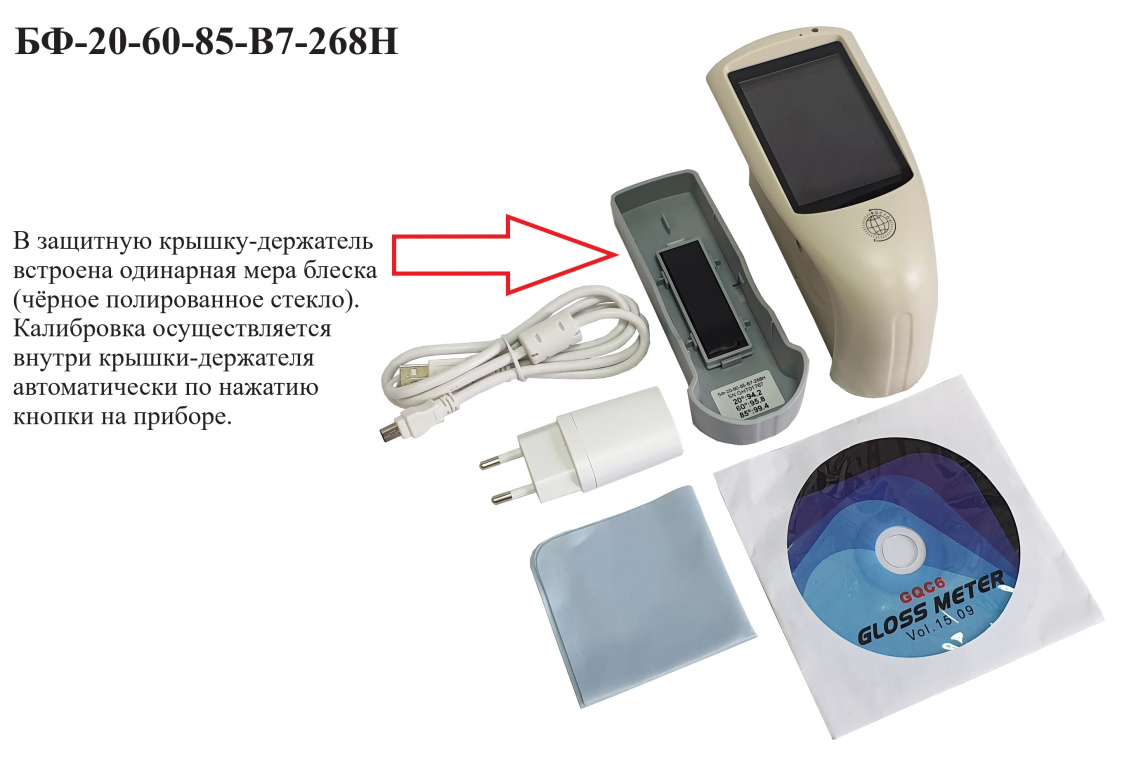

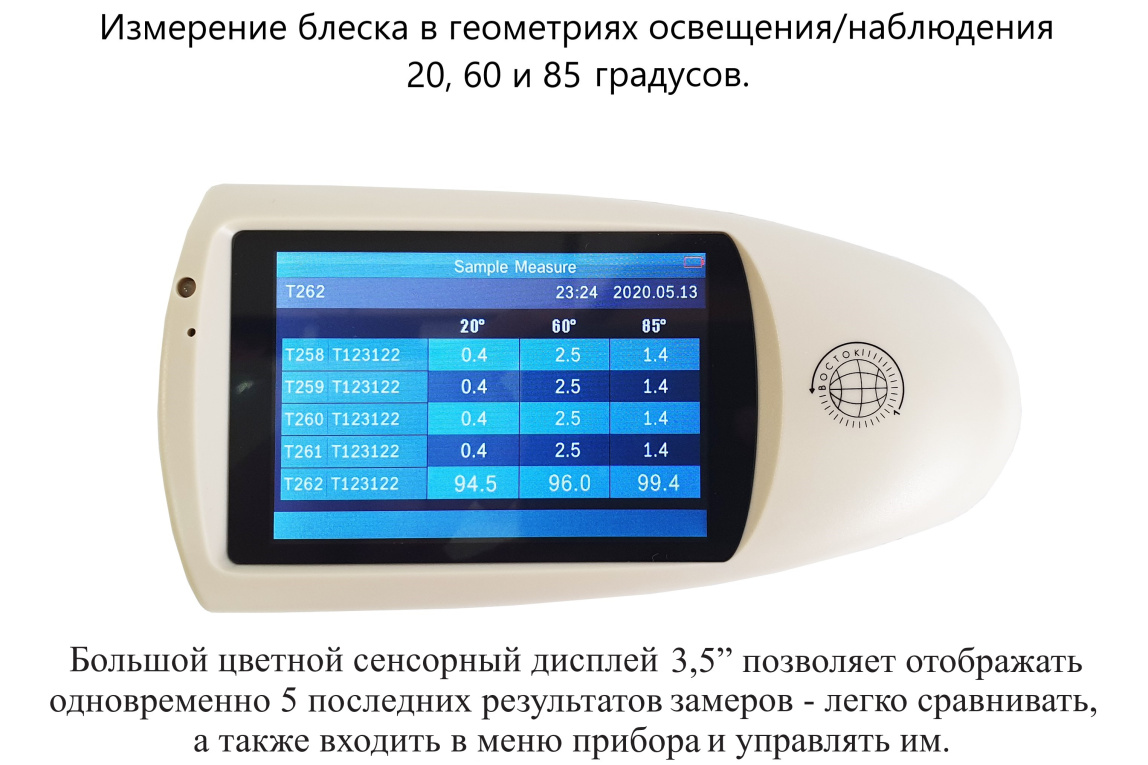

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Большой цветной сенсорный дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать), , а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке) – только 1 режим доступен на дисплее прибора, а также на дисплее ПК при управлении прибором доступны 2 других режима: статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры) и режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.

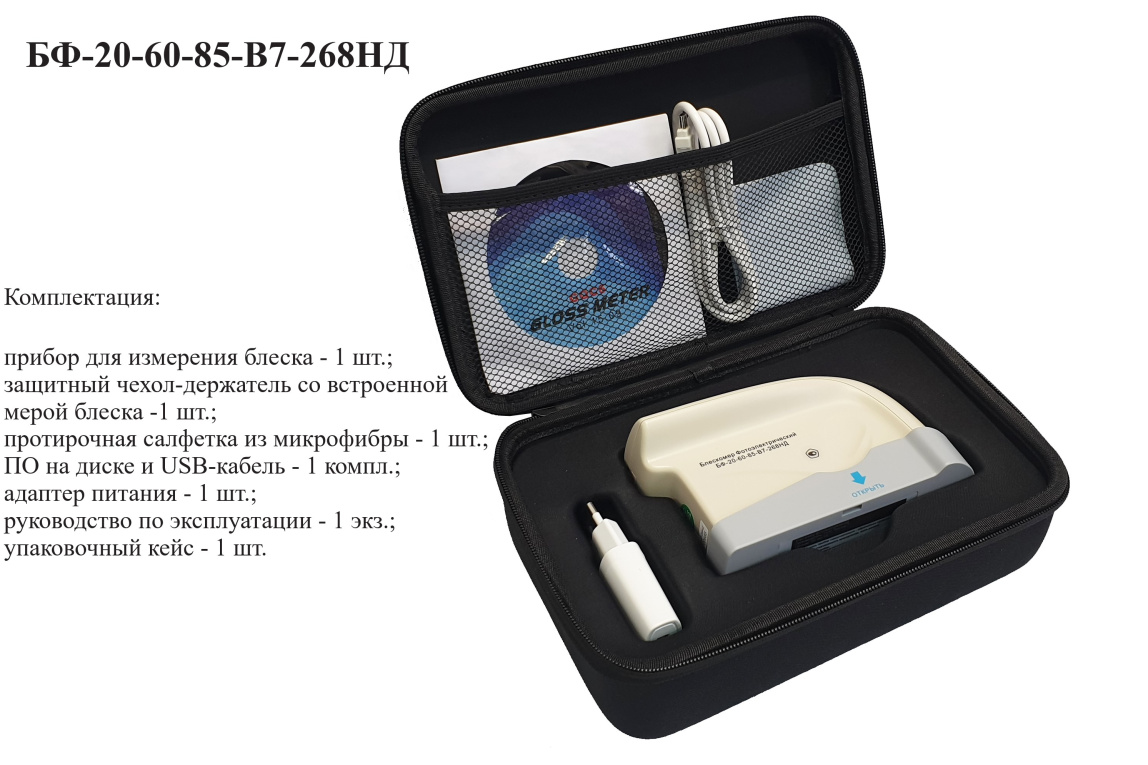

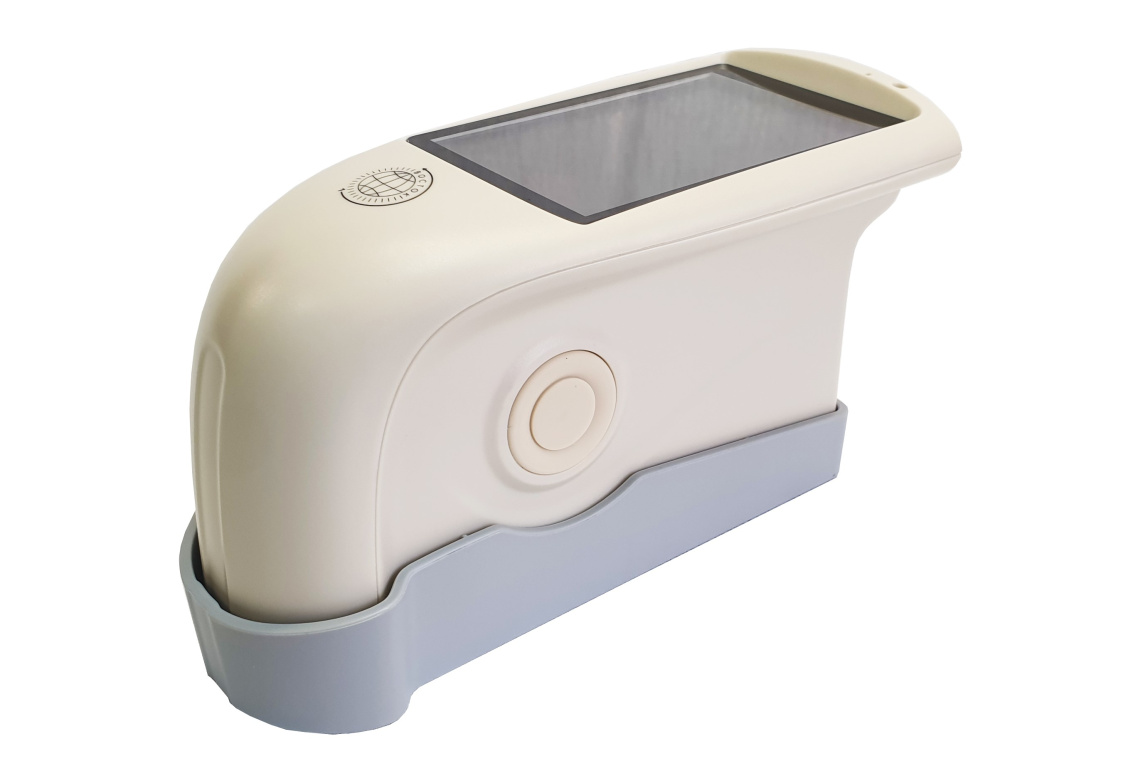

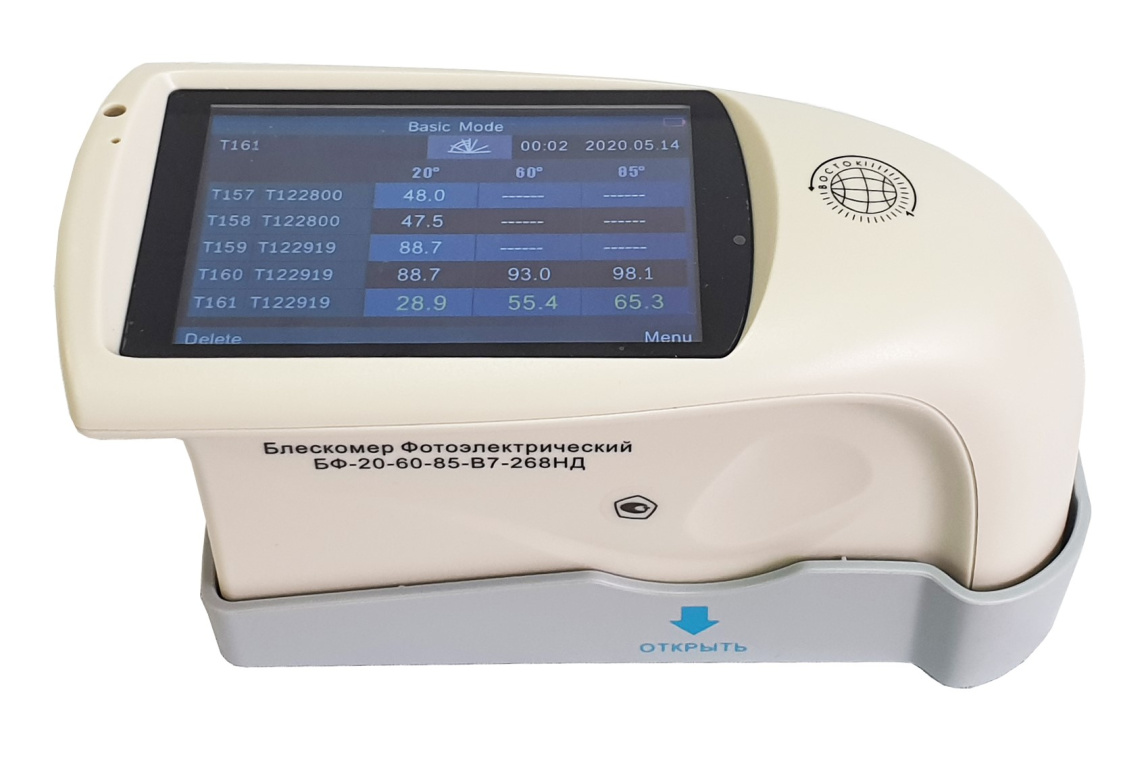

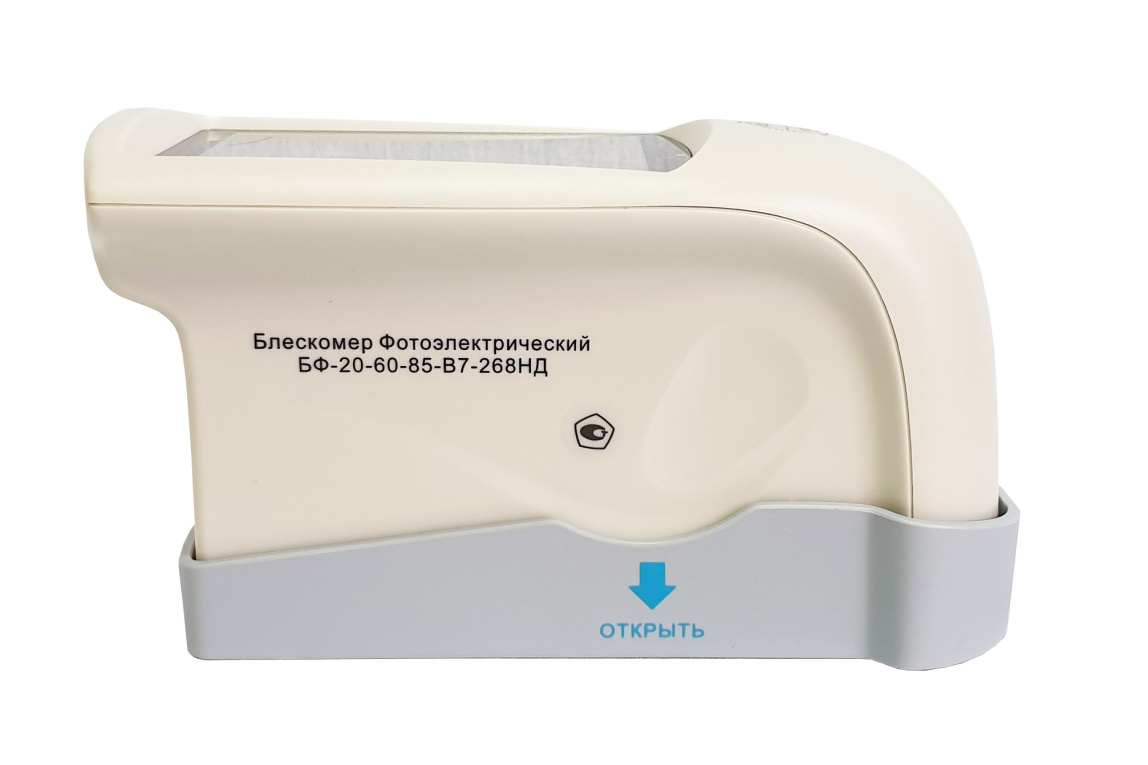

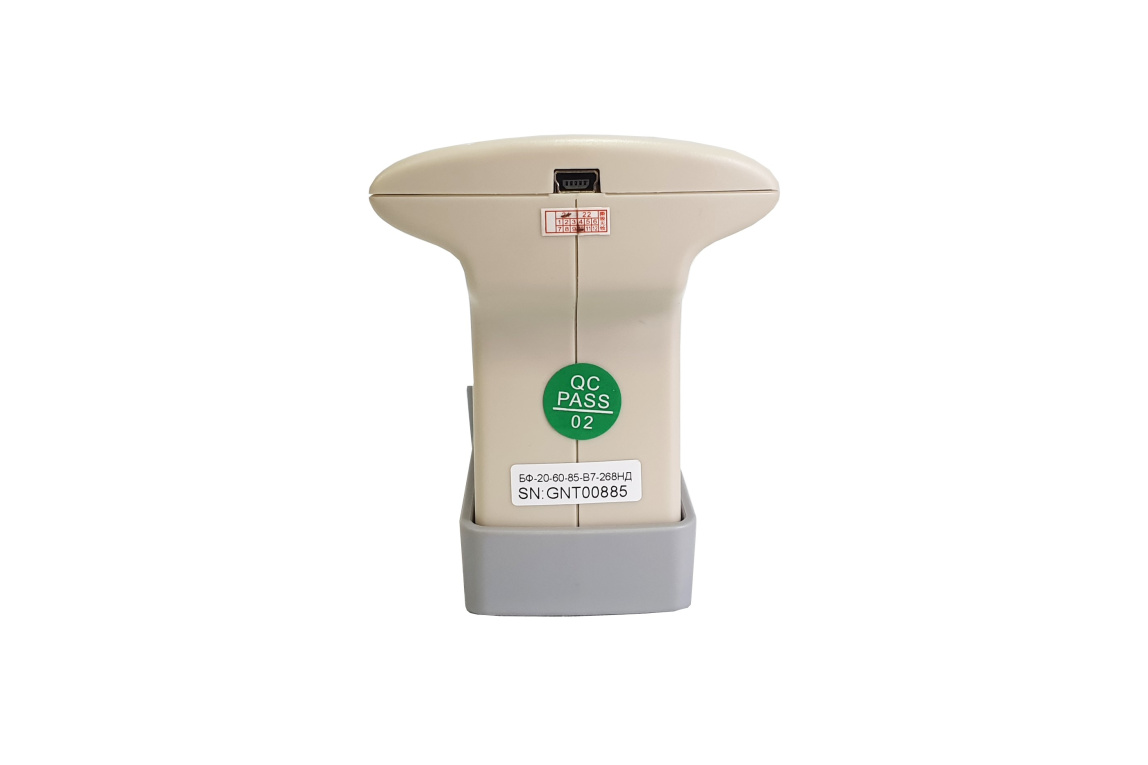

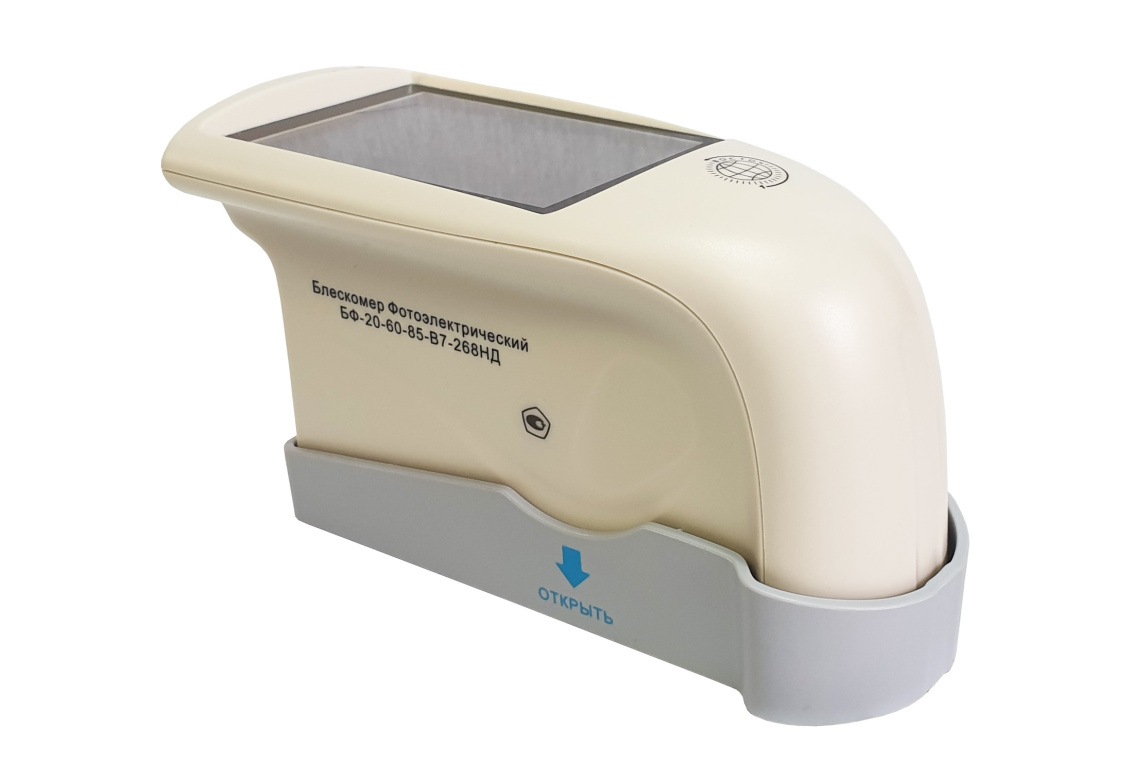

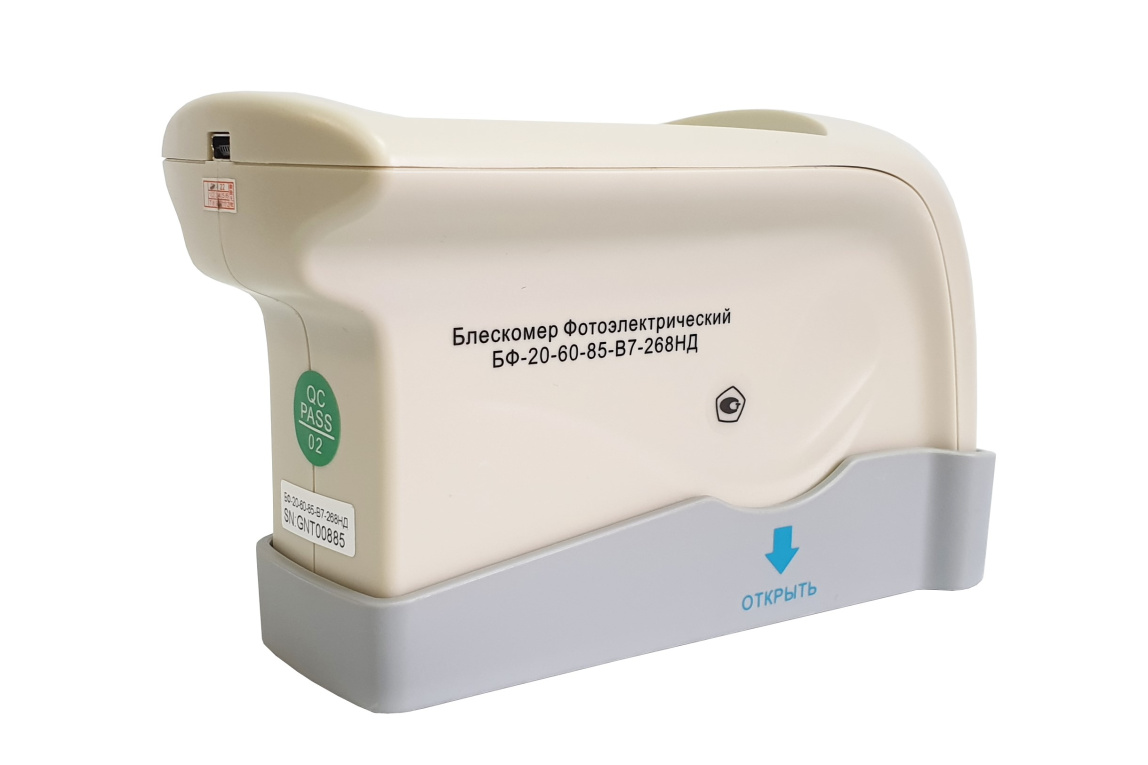

Блескомеры модификации БФ-20-60-85-В7-268НД предназначен для измерений блеска в геометриях освещения/наблюдения 20°/20°, размер измеряемого участка не более 10х10 мм (круг); 60°/60°,  размер измеряемого участка не более 9х15 мм (эллипс); 85°/85°, размер измеряемого участка не более 5х36 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 5000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной сенсорный жидкокристаллический дисплей 74х49 мм.

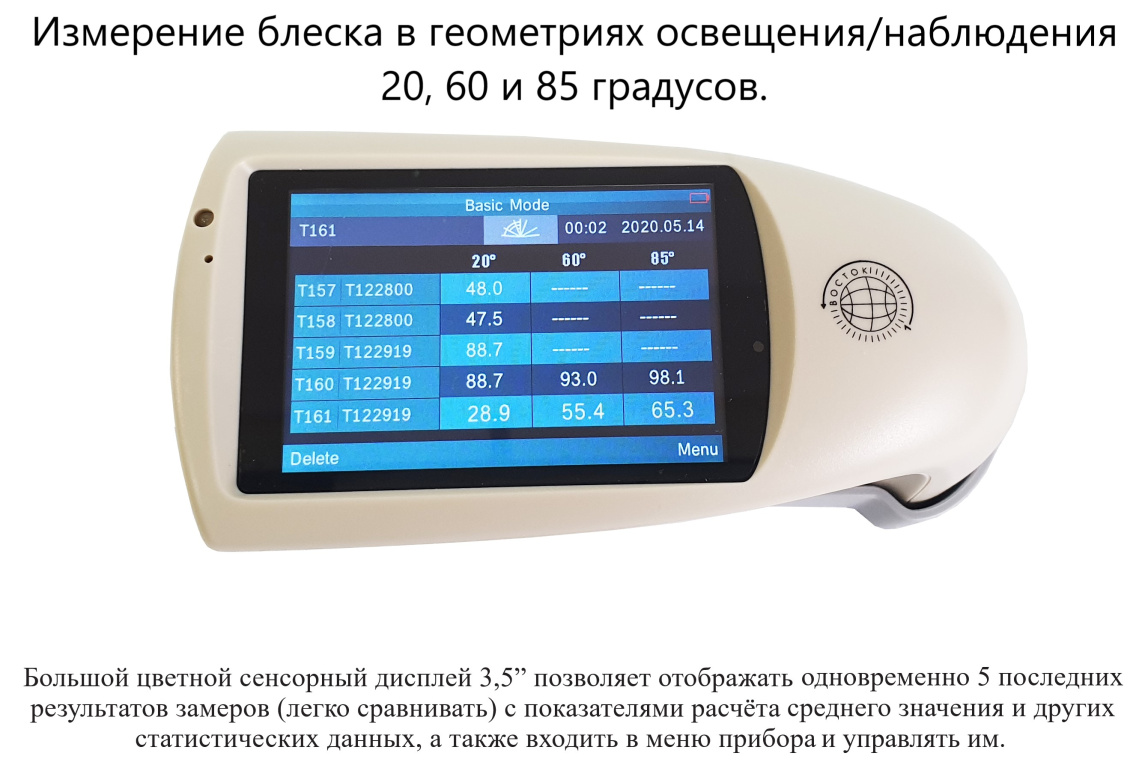

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Приборы выполнены в пластиковом корпусе со встроенным литиевым аккумулятором. Большой цветной сенсорный дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать) с показателями расчёта среднего значения и других статистических данных, а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (до 99 замеров с интервалом от 1 до 99 сек) – эти 3 режима доступны на дисплее прибора, а также на дисплее ПК при управлении прибором доступен режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.
